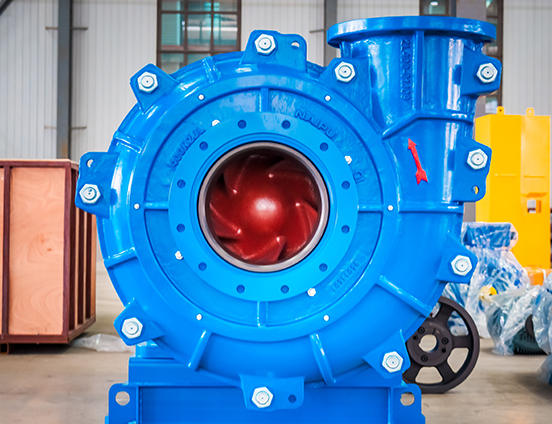

轻型渣浆泵(NZJL)

NZJL系列渣浆泵为轻型渣浆泵,同样属于卧式离心泵一种。结构上采用双壳体结构,内层壳体为过流易损件,需周期性更换,根据工况条件的差异可选用高铬金属或橡胶材质。该系列渣浆泵相对于重型渣浆泵,同口径规范重量要轻,水力效率高,因此综合使用成本低,在输送中低度磨损的工况具有很高的经济性,但不适合与重及超重磨损的工位。

咨询

产品介绍

1. 产品概述

NZJL系列渣浆泵为轻型渣浆泵,同样属于卧式离心泵一种。结构上采用双壳体结构,内层壳体为过流易损件,需周期性更换,根据工况条件的差异可选用高铬金属或橡胶材质。该系列渣浆泵相对于重型渣浆泵,同口径规范重量要轻,水力效率高,因此综合使用成本低,在输送中低度磨损的工况具有很高的经济性,但不适合与重及超重磨损的工位。

2. 产品特点

1) 叶轮通常采用5叶片设计,叶片相对薄,比转速相对要高,泵的效率高;

2) 过流件可根据工况条件,采用高铬及橡胶材质搭配使用,灵活多样;

3) 采用卧式双壳体设计,现场安装维护相对更加方便,

4) 轴承组件采用重载轴承设计,采用脂润滑,不需要外接油站;

5) 轴封形式多样,可选用填料密封,副叶轮密封及机械密封三种,三种密封可相互替代更换而不需要更换其他部件;

6) 叶轮及护板之间的间隙设计有可调组件,在日常停机维护中可方便地进行间隙调整;

7) 泵与电机之间的连接方式根据工况及现场条件,可采用皮带、联轴器、减速机等方式;

8) 该系列渣浆泵一般不推荐串联使用;

9) 泵出口方向可按八个角度选装安装,以适应现场管路安装。

3. 适用范围

1) 该系列渣浆泵为轻型渣浆泵,适用于有色、黑色等金属矿山选矿流程中低浓度物料输送,比如浮选作业,厂区回水等;

2) 推荐使用的单级扬程低于40m,最大输送扬程可达到60m;

3) 推荐适用重量浓度不高于30%,中值粒径低于-200目;

4) 当选用橡胶材质过流件时,输送矿浆温度推荐不超过70℃,当采用橡胶材质叶轮时,最大外圆线速度不超过28m/s;

5) 渣浆泵耐压值不超过1.725Mpa。

4.规格及流量范围

下表为NZJL系列渣浆泵在对应转速下的最佳效率点,在实际运用,可以通过调节渣浆泵的转速来调整各口径泵的工作范围,如涉及到选型还请联系我们。

型号

流量Q(m3/h)

扬程H(m)

转速n(r/min)

清水效率(%)

200NZJL

1030

29

850

73.0

300NZJL

1800

30

750

79.0

350NZJL

1900

24

590

81.0

400NZJL

3100

28

550

87.0

450NZJL

3800

28

480

85.5

550NZJL

6000

27

375

85.6

650NZJL

9600

34

375

88.4
