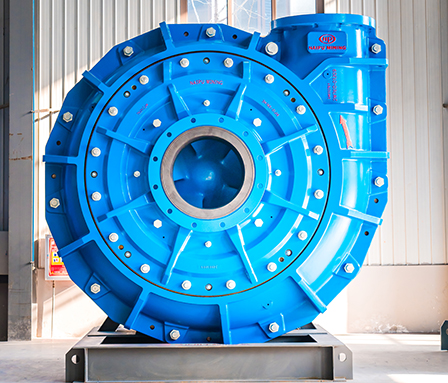

新一代重型渣浆泵(NZJM)

NZJM系列渣浆泵为新一代重型渣浆泵,专门针对磨机排料输送到旋流器而设计的重型渣浆泵。结构上采用卧式双壳体,同样内层壳体为过流易损件,需周期性更换,根据工况条件的差异可选用高铬金属或橡胶材质,但叶轮一般采用高铬金属。由于为针对磨机排料输送,在结构设计上采用超重磨损设计,水力设计上通过ANSYS进行固液耦合计算,预测磨损,同时采用大直径叶轮设计,降低泵的工作转速,在水力模型上进一步提升抗磨损性能。

咨询

产品介绍

1.产品概述

NZJM系列渣浆泵为新一代重型渣浆泵,专门针对磨机排料输送到旋流器而设计的重型渣浆泵。结构上采用卧式双壳体,同样内层壳体为过流易损件,需周期性更换,根据工况条件的差异可选用高铬金属或橡胶材质,但叶轮一般采用高铬金属。由于为针对磨机排料输送,在结构设计上采用超重磨损设计,水力设计上通过ANSYS进行固液耦合计算,预测磨损,同时采用大直径叶轮设计,降低泵的工作转速,在水力模型上进一步提升抗磨损性能。

2.产品特点

1) 采用护板可调技术,实现叶轮与护板间隙的在线调节,保证过过流件在一定的磨损后,能继续保持较小的间隙,减少回流及大颗粒的进入,提升过流部件的使用寿命;

2) 根据工况条件,护套可选用高铬金属或橡胶,当采用金属材质时,泵结构则采用单壳体形式;

3) 部分渣浆泵可提供顺时针及逆时针两种旋向的结构形式,方便现场出口方向的布置;

4) 同样采用卧式双壳体设计,现场安装维护相对更加方便;

5) 轴承组件采用重载轴承设计,采用脂润滑,不需要外接油站,只需定期维护加脂即可,轴承组件可选配加装测温元件,方便现场自动化控制;

6) 轴封形式采用简单可靠的填料密封,由于工况特殊性,不推荐其他形式的密封方式;

7) 泵与电机之间的连接方式根据工况及现场条件,可采用皮带、联轴器、减速机等方式;

8) 该系列渣浆泵只能单级使用;

9) 泵出口方向可按八个角度选装安装,以适应现场管路安装。

3.适用范围

1) 该系列渣浆泵为磨机排料专用重型渣浆泵,适用于有色、黑色等金属矿山磨矿排料到旋流器的矿浆输送;

2) 推荐使用的单级扬程低于60m,最大输送扬程可达到70m;

3) 适用最高矿料重量浓度低于65%;

4) 当选用橡胶材质过流件时,输送矿浆温度推荐不超过70℃;

5) 渣浆泵耐压值不超过900Kpa,只能单级使用。

4.规格及流量范围

目前NZJM系列口径从200-650,总计8种规格型号,下表为NZJM系列渣浆泵在对应转速下的最佳效率点,在实际运用,可以通过调节渣浆泵的转速来调整各口径泵的工作范围,如涉及到选型还请联系我们。

型号

流量Q(m3/h)

扬程H(m)

转速n(r/min)

清水效率(%)

200NZJM

1200



63.5

750

79

250NZJM

1990

66.5

700

79

300NZJM

2450

57

600

79

350NZJM

2950

43.5

475

79

400NZJM

3970

46.3

450

81.5

450NZJM

5650

50

400

83

550NZJM

7200

51.6

375

84

650NZJM

10680

46

325

87
