橡胶圆筒筛

圆筒筛是近年来在世界范围内兴起的一种结构简单、安装方便、使用可靠、效率高的分筛设备。广泛应用于各种大型自磨机、半自磨机、球磨机出料端的物料分级，成功用于各种金属矿山选矿系统。

橡胶圆筒筛性能特点

耐普矿机生产的圆筒筛综合了世界上所有圆筒筛的基本优良特性，运用耐普矿机独创技术，使得产品具有如下特性：

1、筛分效率高，不堵矿。

2、结构简单，占用空间少，安装检修方便，不需单独配置驱动装置和动力源。

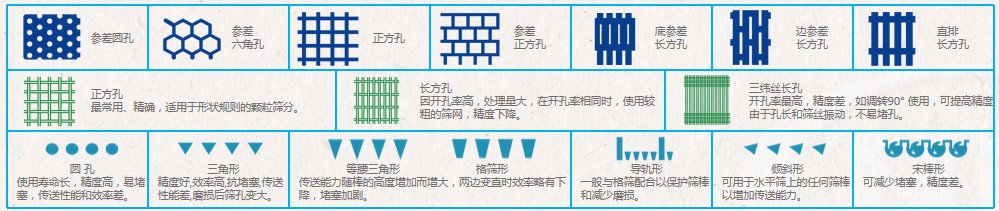

3、圆筒筛筛板及导流板采用高耐普橡胶或聚氨脂材料制造，可根据客户要求配置各种孔形、孔径的筛板，可根据用户要求选材和设计，使用寿命达1~2年。

4、圆筒筛筛板的安装方式采用镶嵌式，不使用一个螺栓,安装拆卸方便；可靠，筛板基条采用不锈钢制造,可保证长期不更换，是目前世界上更换筛网次数最少的结构。

5、维修成本低。

橡胶圆筒筛结构形式

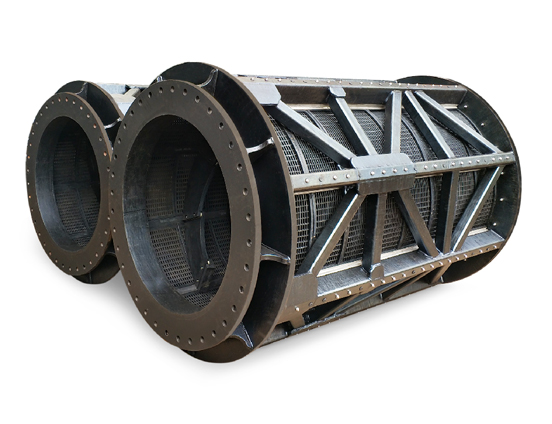

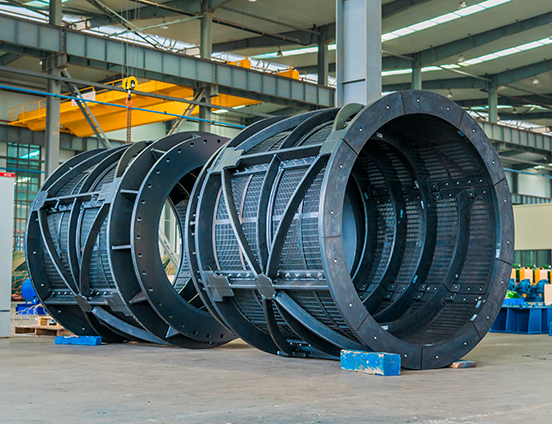

橡胶圆筒筛产品主要由金属框架及橡胶筛板或聚氨脂筛板组成。耐普矿机可以根据客户的不同要求进行研究开发符合选矿工艺要求的不同结构形式的橡胶圆筒筛。

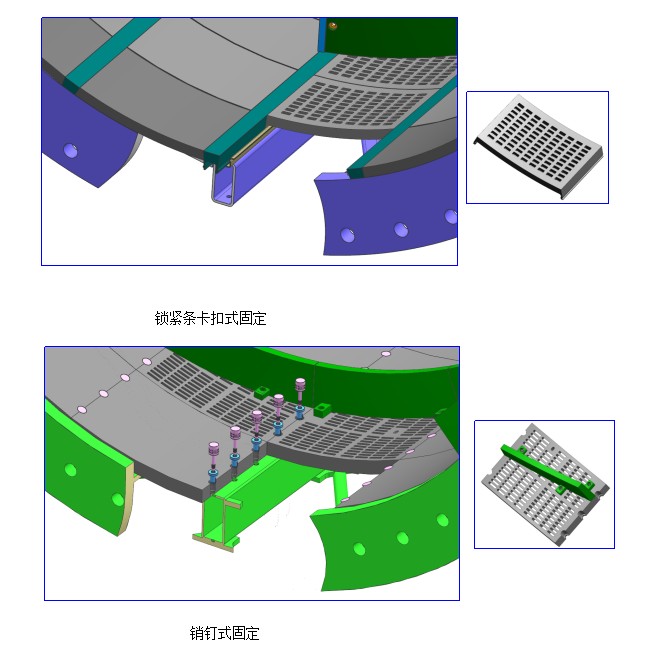

筛板安装方式图

橡胶圆筒筛使用典型案例

墨西哥最大的矿业公司旗下二选厂拥有6台Φ7.32x13m球磨机，处理矿量15万吨/天。现场使用的磨机圆筒筛存在筛分能力不足，物料不能彻底筛透问题，现场技术人员经多次优化改进，问题一直未能解决。

2019年5月，江西耐普矿机新材料股份有限公司技术人员到该集团二选厂现场考察，在现场收集运行数据并进行计算分析，找出问题的根源，完成了圆筒筛优化设计方案并进行会议交流研讨。

2020年6月，由江西耐普矿机新材料股份有限公司制造一套Φ7.32x13m球磨机圆筒筛在2号磨机安装使用，并对2、3、4号三台磨机的筛上物进行取样分析，数据如下：

筛上物料的粒径分布如下：

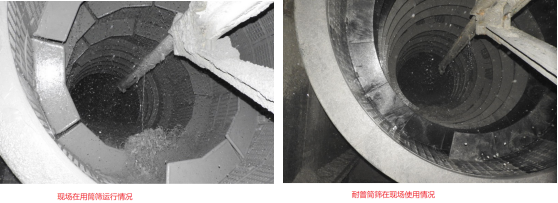

检测数据分析结论：耐普矿机圆筒筛的运行效果超出了预期，和3号及4号磨机相比，筛上物降低了69％和60.4%。粒度分析表得出,与其他两个圆筒筛相比，耐普矿机圆筒筛大于0.5”的颗粒为76.4％，而3号和4号磨机的圆筒筛分别为30.7％和35.3％。

应用说明

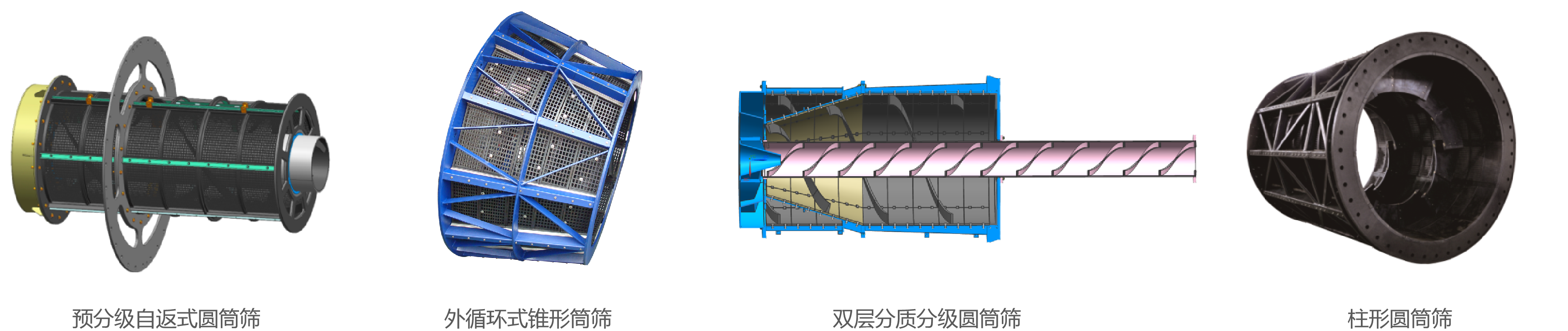

1、柱形圆筒筛、外循环式锥形筛主要用于磨机排矿分质，清除粗大矿粒及碎钢球，提高旋流器的分级效率及泵的使用寿命。

2、预分级自返式圆筒筛主要用于格子型球磨机及自磨机排矿分级，有效控制下一段磨机的给矿粒径，满足选矿工艺要求。

3、分质分级圆筒筛既能清除粗大碎钢球又能有效控制下一段磨机的给矿粒径，将中间粒级返回再磨的筒筛。
